SGW型
SGW型

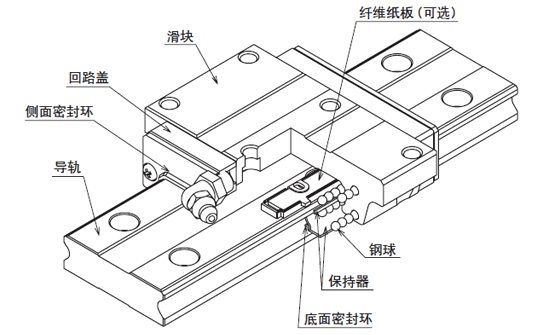

NB 滾動導軌SGW 型是鋼球在4 線路軌道槽內進行滾動的直線運動軸承。因該形式為低高度寬幅，所以適合1 軸使用。
傳送面加工成近似鋼球半徑的R形狀，故而鋼球接觸面積大，實現高負載容量及長壽命。
軌道和滑塊實施了低溫黑鉻處理，大幅提高了耐腐蝕性能的LB規格已被標準化，最適合用于無塵室等環境下。
因為寬型，故而大幅提高了耐力矩能力，即便1軸使用也可以充分對應。
側面密封環已被作為標準化裝載。進而，為了提高防塵效果，還備有底面密封環及專用蓋等。
鋼球沿45度角方向均勻配置，使上下、左右四個方向都具有相同的負載能力。
滑塊本體內部可組入含潤滑脂纖維紙板，向傳送槽內適量供給潤滑脂，從而可以大幅延長注油間隔。
有效鋼球多，可以得到極其順暢的直線運動。
